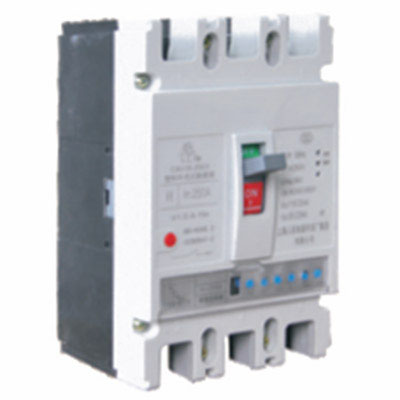

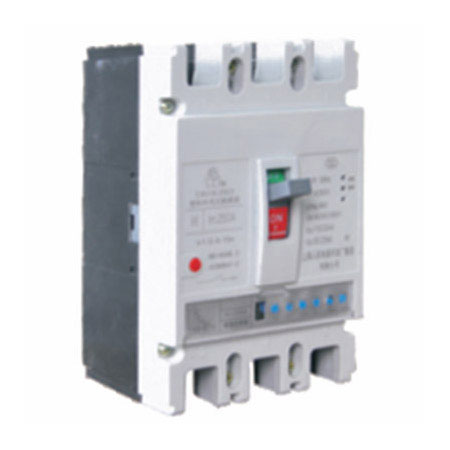

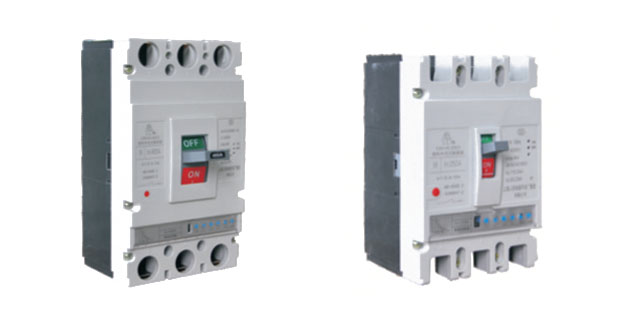

CXM1E系列電子式塑殼斷路器（以下簡稱斷路器），其額定絕緣電壓為800V，適用于交流50Hz，額定工作電壓400v，額定工作電流至800A的電路中作不頻繁轉化及電動機不頻繁起動之用。斷路器具有過載長延時反時限、短路短延時反時限、短路短延時定時限、短路時保護功能，能保護線路和電源設備不受損壞。該斷路器具有體積小、分斷高、飛弧、抗振動等特點。
斷路器可垂直安裝（即豎裝），亦可水平安裝（即可橫裝)。
斷路器不可倒進線，即只能1、3、5接電源線，2、4、6接負載線。
斷路器適用于隔離，符號表示為
斷路器符合執行下列標準。
IEC60947一1及GB/T14048.1總則
1EC60947一2及GB/T14048.2低壓斷路器
●安裝地點的海拔不超過2000m，
●周圍介質溫度不高于+40℃和低于-5℃，目24小時的平均值不超過35℃〔特殊訂貨除外）。
●安裝地點的相對空氣濕度在高溫度為+40℃時不超過50％；在較低溫度下可以有較高的相對濕度，例如20℃時達90%，對由于溫度變化偶爾產生的凝露應采取特殊的措施。
●污染等級為3級。
●斷路器主電路的安裝類別為III，不接至主電路的輔助電路和控制電路安裝類別為II，
●斷路器應安裝在無爆炸危險和無導電塵埃、無足以腐蝕金屬和破壞絕緣的地方。
●在沒有雨雪侵襲的地方。
●斷路器應按產品的使用說明書安裝。

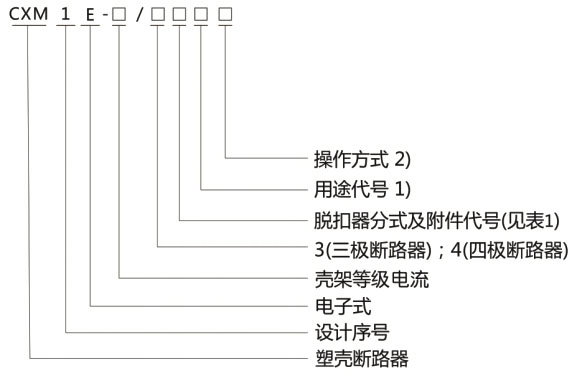

CXM1E系列電子式塑殼斷路器型號及意義。
注：
1）配電用斷路器無代號；保護電動機用斷路器以2表示。
2）手柄直接操作無代號；電動操作用P表示；轉動操作用z表示。
上海人民電器開關廠常規型號有：CXM1E-100,CXM1E-250,CXM1E-400,CXM1E-630,CXM1E-800

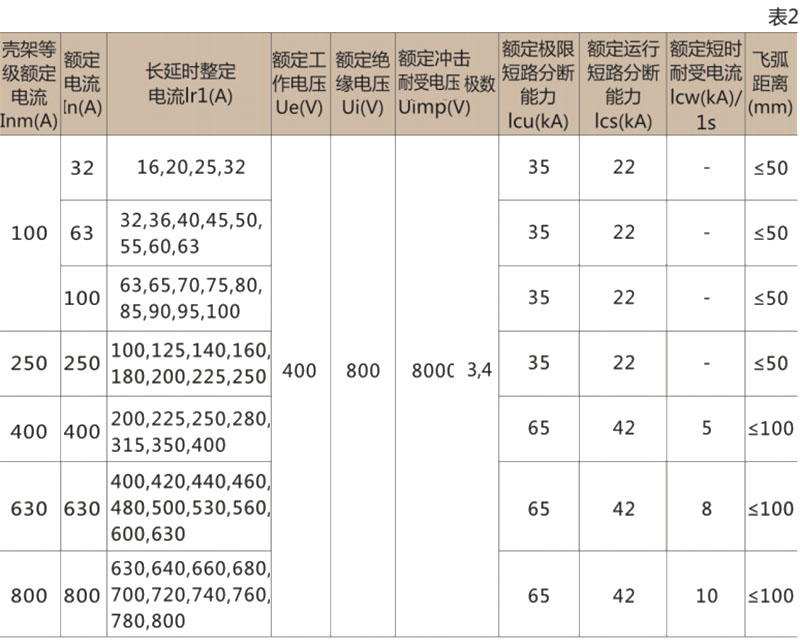

●選擇配合：CXM1E電子式塑殼斷路器具有三段保護功能，使用類別為B的斷路器與連接在同一電路中的其它短路保護裝置在路條件下具有選擇性配合。

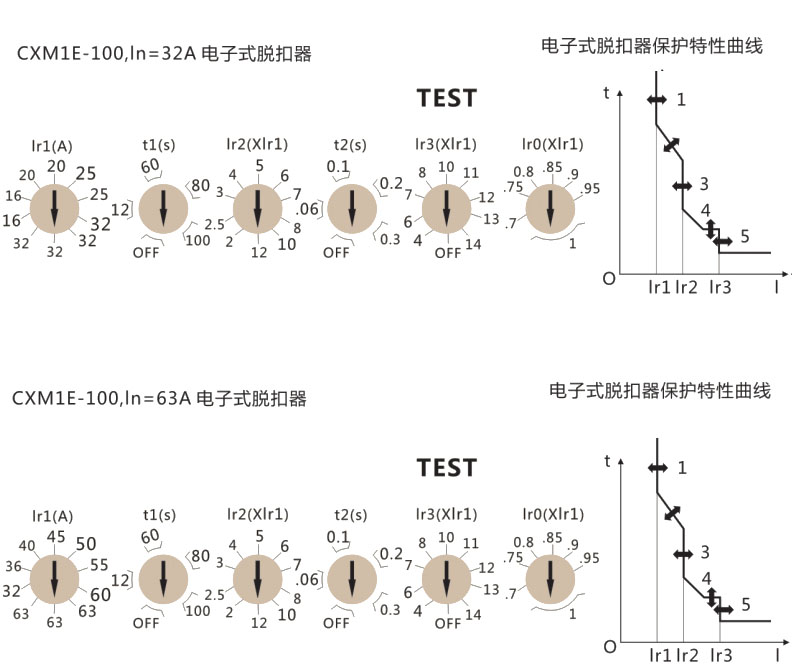

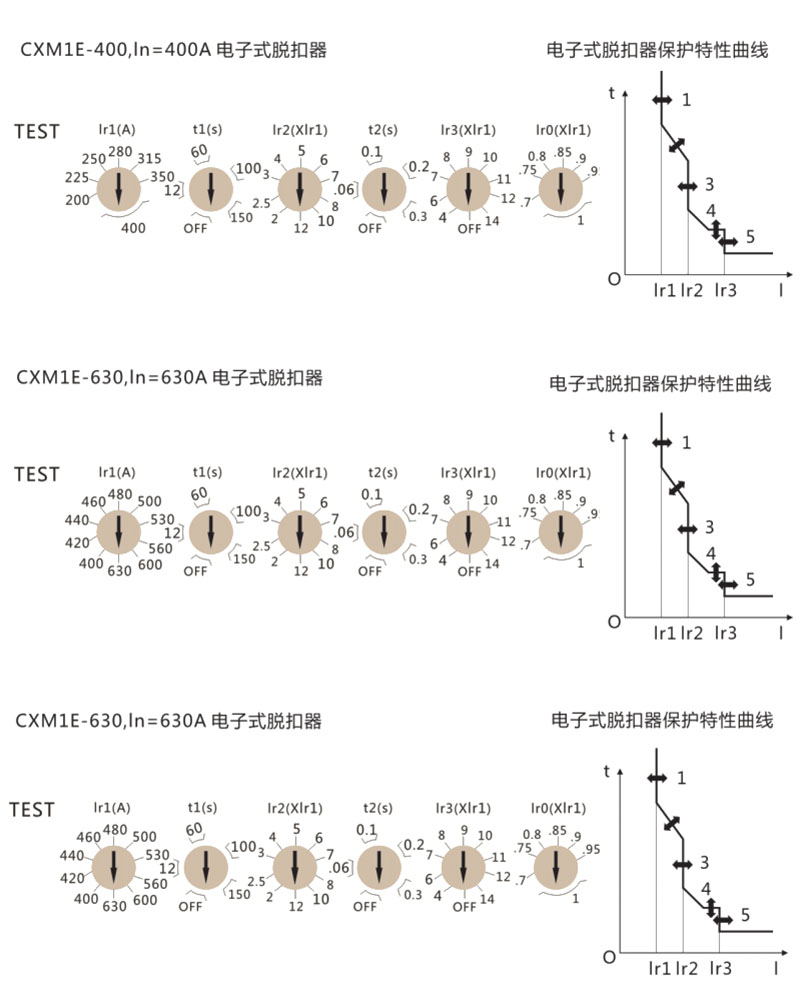

●具有三段保護動作電流、動作時間選擇：用戶可根據負載電流要求對脫扣器進行設置調整，
●自供電：電子式脫扣器由斷路器自身提供能量，電流信號及脫扣器工作電源來自安裝于斷路器內的電流互感器。
●具有”預報警”指示：當流過斷路器的實際運行電流達到或超過預報警動作電流1℃時，斷路器面蓋上的”預報警”發光二極管指示為黃色；
●具有過載指示；當負載電流超出過載長延時動作電流時，斷路器面蓋上的發光二極管指示為紅色，
●大電流時脫扣功能：當斷路器閉合時或在運行時，遇短路大電流（2創n），斷路器由電磁脫扣機構直接脫扣。
●安裝具有互換性：外形尺寸與C×MI系列塑殼斷路器規格相同。
注：

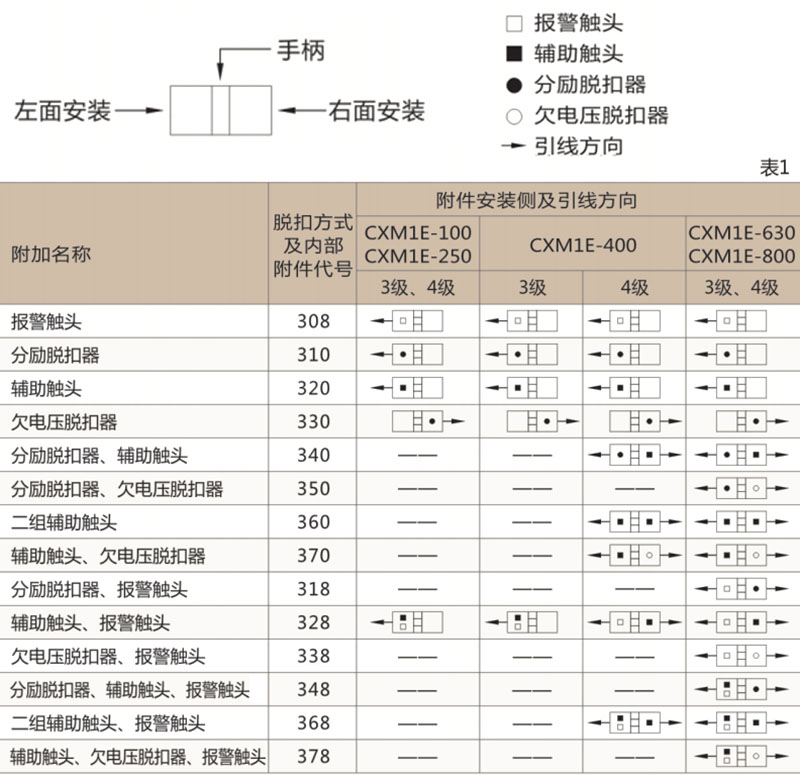

1、脫扣器方式及內部附件代號首位數字3表示具有三段保護的電子式脫扣器；
后兩位數字表示內部附件代號，無附件則用00表示
2，CXM1E-400中328，CXM1E-630、800中348規格，CXM1E-400、CXM1E-630、CXM1E-800中368規格輔助觸頭為三對觸頭（即三常開，三常閉），

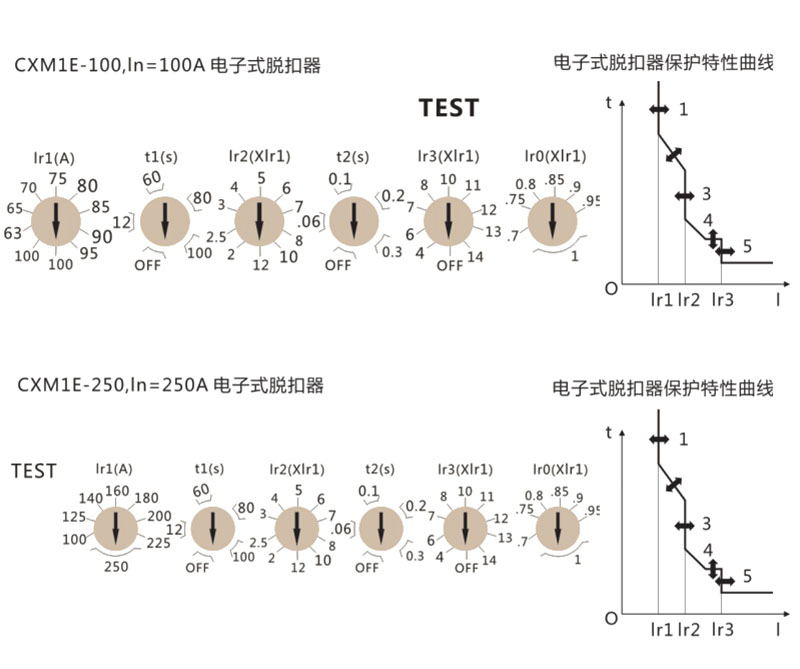

●過載長延時動作電流|r1調整，根據斷路器不同的額定電流，可從4檔到10檔進行調整；（可根據用戶需求定制）
●長延時動作時間tl調整，可進行4檔調整；
●短路短延時動作時間r2調整，可進行10檔調整，
●短延時動作時間t2調整，可進行4檔調整，
●短路時動作電流lr3調整，可進行8檔、9檔或10檔調整；
●預報警動作電流lr0調整，可進行7檔調整。

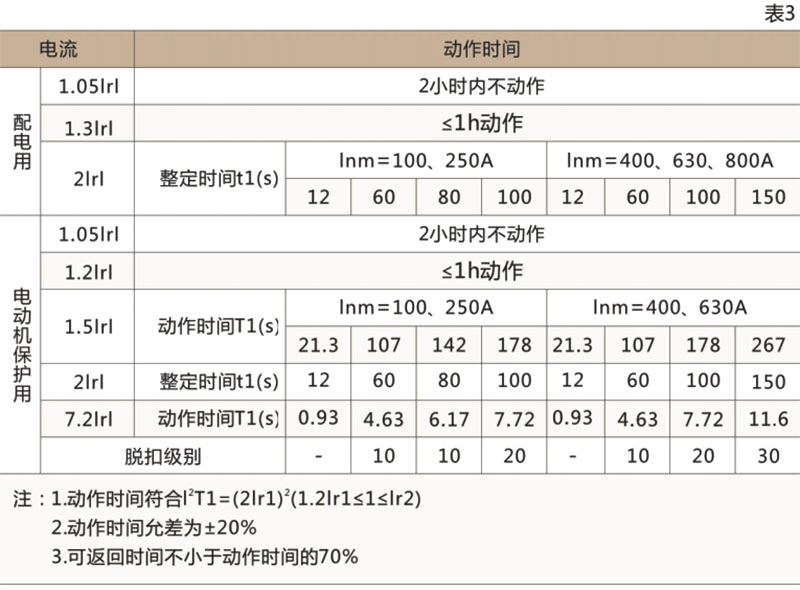

●長延時過電流保護反時限動作特性

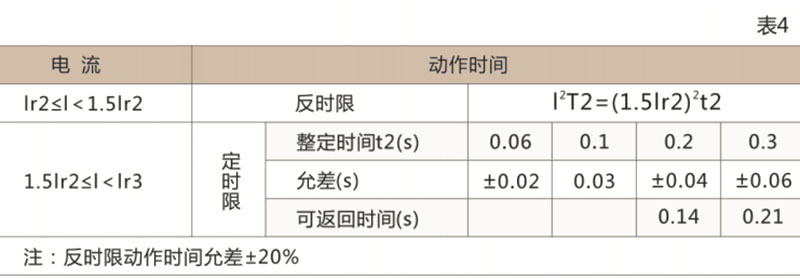

●短延時過電流保護特性

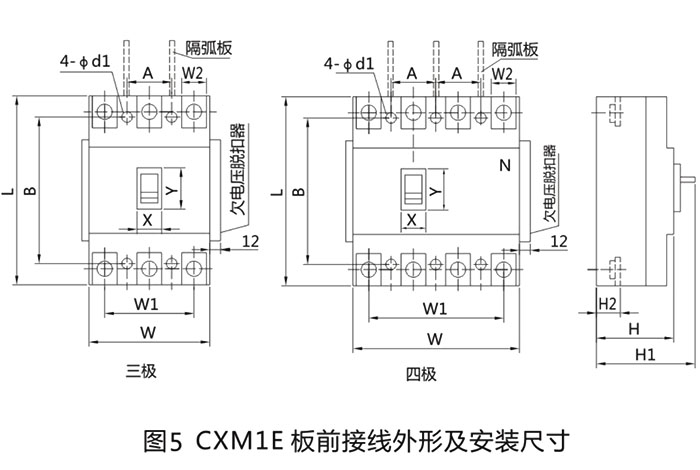

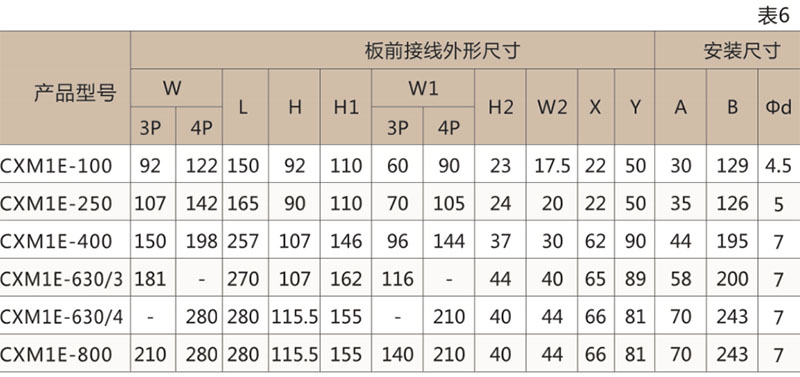

●CXMIE板前接線外形及安裝尺寸圖5和表6

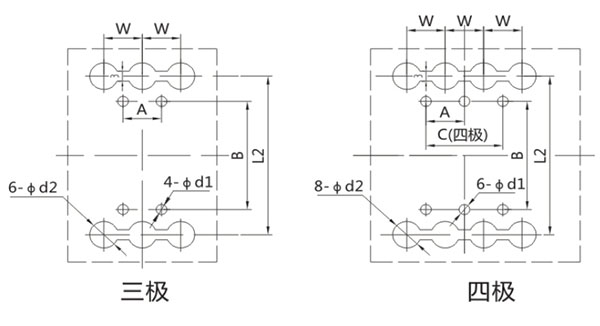

●CXMIE板后接線外形及安裝尺寸圖6和表7。
圖6CXMIE板后接線外形及安裝尺寸

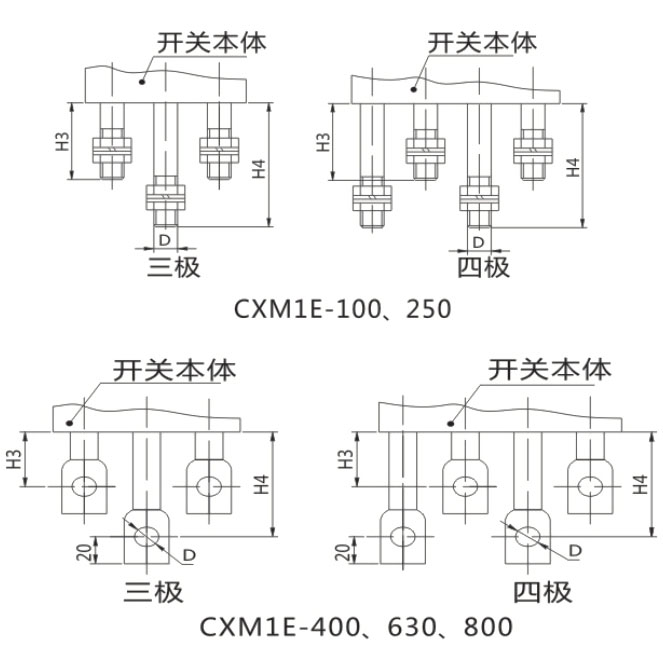

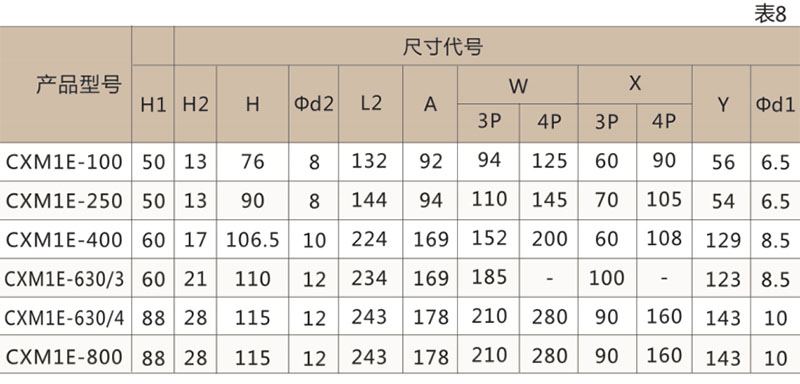

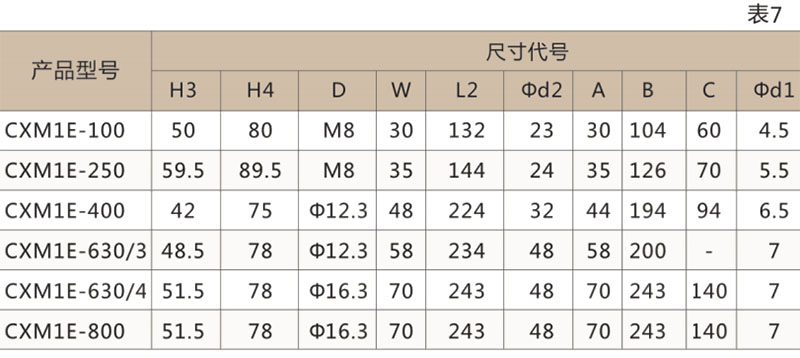

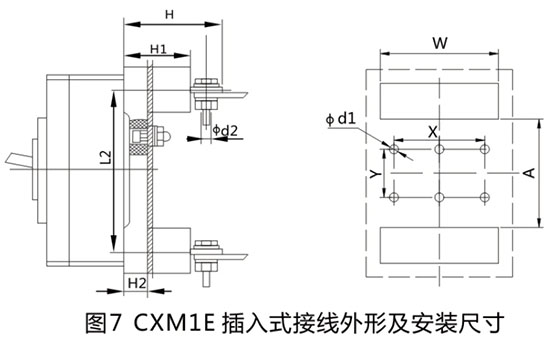

●CXMIE插入式接線外形及安裝尺寸圖7和表8。
