當今科技日新月異，電力系統設備逐漸向集中監控化、智能化方向發展既弱點（電子）控制強電。本公司根據國外先進技術和國內用戶的實際需要開發了新一代智能化雙電源自動切換系統。它以微機控制系統為核心，采用電磁兼容性設計抗干擾性強、長期工作穩定可靠，配以大屏幕背光LCD顯示，給用戶行程一個良好的人機對話界面，操作警示簡便及高度智能化，是一種理想的機電一體化新型雙電源自動切換系統。開創了雙電源自動切換系統向著智能化，網絡化方向發展的新紀元，是國內同類產品的理想的更新?lián)Q代產品。
CXMQ2電源自動切換系統適用于交流50Hz，額定電壓400V，額定電流至1250A的雙路電源的供電系統中，用以實現常用電源（N）與備用電源（R）之間的自動切換（也可設定為手動切換），使雙電源供電用戶實現無人值守變電所。本產品適用于特類、I類電力系統、高層建筑、住宅小區、軍事設備、醫院、機場、碼頭、商場、通信、消防、冶金、化工、紡織、石油、煤礦等不允許停電的重要場所。

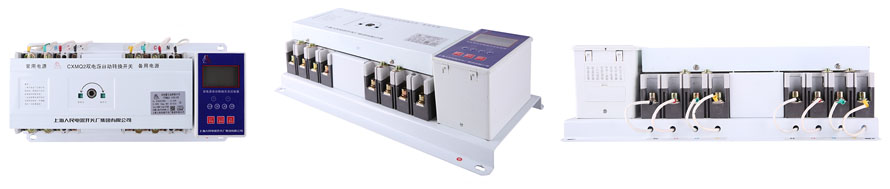

常規型號：CXMQ2-225/4A,CXMQ2-400/4A,CXMQ2-630/4A
本智能轉換開關由微電腦控制器和開關轉換裝置兩大部分組成，兩者之間有專用線纜連接。
開關由微電腦控制器、微型電動機、齒輪機、微動開關、操作鍵盤、LCD顯示屏、塑殼斷路器等組成。具有自動、手動操作，機械電氣雙重聯鎖等特點，滿足供電、配電需要。
開關工作有三個狀態位置供用戶選擇：常用電源（N）合、雙分、備用電源（R）合，開關具有體積小，重量輕，工作穩定，使用方便等特點。
CXMQ2是一款新型智能自保雙電源轉換開關。智能控制器由鍵盤位輸入和（LCD）顯示，可對常用電源（N）和備用電源（R）三相同步檢測：對斷相、過壓、失壓或欠壓，低于額定工作電壓值的75%時判為欠壓，高于額定工作電壓，120%時判為過壓。備用電源（R）故障報警及雙分，本機對檢測結果做出處理，然后發出相應指令，處理結果可顯示在（LCD）上，給用戶一個良好的人機對話界面，報警亦可人工關閉，按鍵，當前無論工作在何等模式下，微機檢測到異常數據，3S從異常電源斷開進入雙分保護狀態，經延時（0-30S）轉換到正常電源供電。例：自投自復，常用電源（出現異常將自動轉換到備用電源（R）供電，如常用電源（N）恢復正常則自動返回，如兩路工作電源同時出現故障，微機3S后將發出雙分指令，其電源恢復正常者優先工作。）
工作模式：

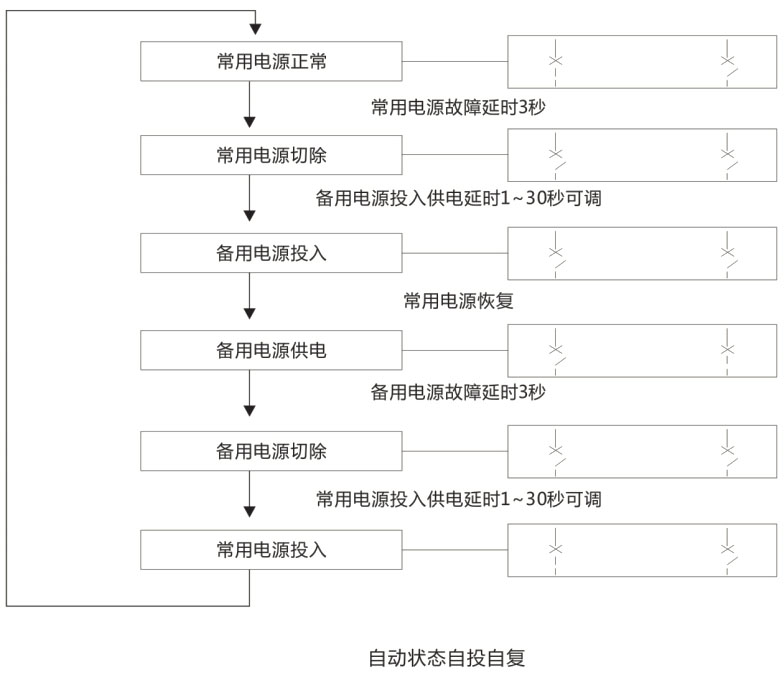

自投自復（R）式 適用電網與電網

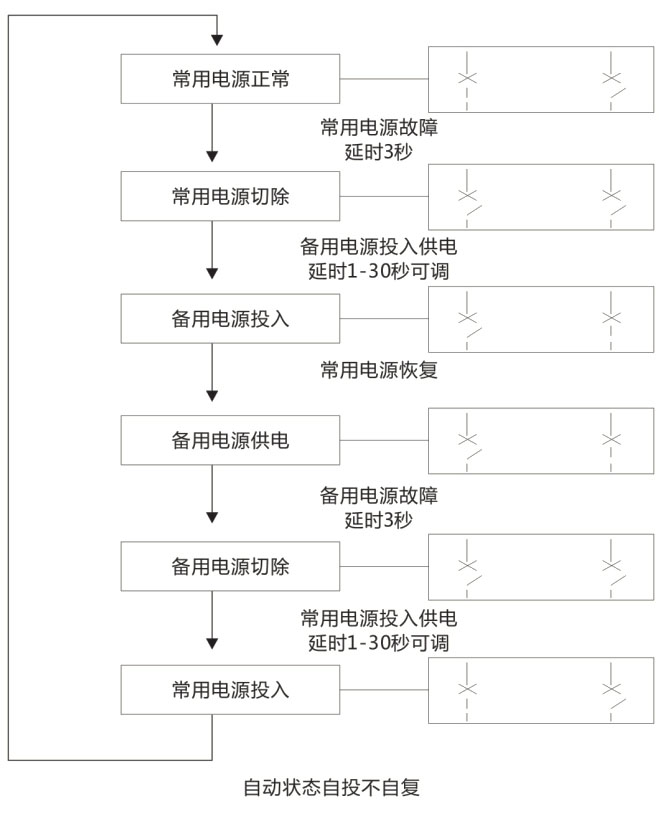

自投不自復（S）式 適用電網與電網（備用優先型）
自投自復（F）式 適用電網與發電

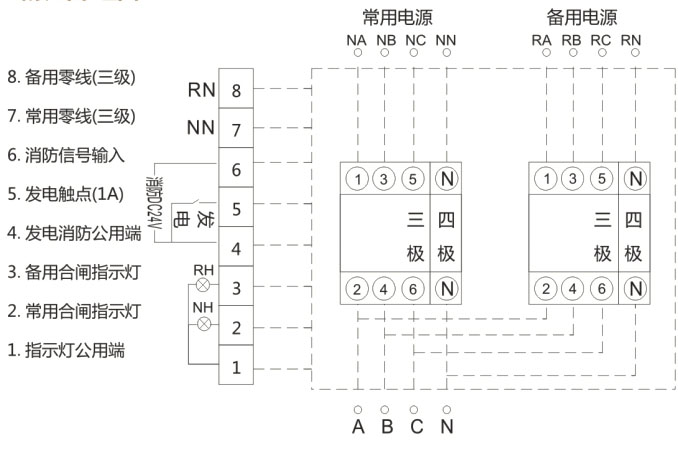

（另可附加消防功能（DC24V）
.

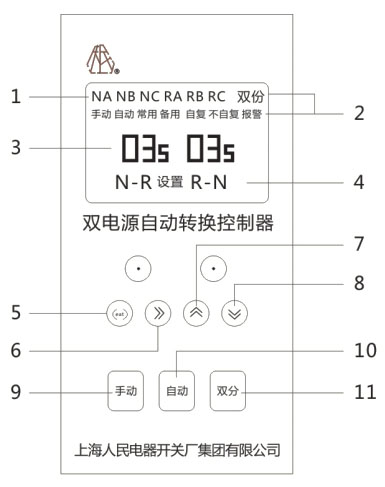

1、NA、NB、NC、RA、RB、RC，分別為常用備用狀態標志字樣，若其閃爍或缺少則表示該相有故障或失壓；
2、手動、自動、常用、備用、自復、不自復，反映當前模式及狀態，“報警”字樣可通過“遞減鍵”點按可設定報警功能開啟或關閉，“雙分”字樣顯示時表示消防復位或強制雙分啟用；
3、待機下轉換延時時間與返回延時時間數值顯示，設定模式下為參數代碼值；
4、“N-R”閃動表示一路常用模式。“R-N”閃動表示二路常用模式，設定模式下作為狀態標志，“N-R”顯示為轉換延時設定，“N-R”顯示為返回延時設定；
5、“SET”設定鍵，進入參數修改的功能鍵；
6、“右移鍵”（復位鍵），在設定模式下可作為右移和下一步使用，在待機狀態下點按此鍵可查詢NA、NB、NC、RA、RB、RC六相電壓的電壓值；
7、“遞增鍵”在設定模式下參數加鍵；
8、“遞減鍵”（復用鍵）在設定模式下參數減鍵，在待機狀態下點按可開啟或關報警功能；
9、“手動鍵”在待機狀態下點按可循環常用備用轉換；
10、“自動鍵”在手動模式下按自動鍵，可根據微機自動檢測運行（上電默認自動模式）；
11、“雙分鍵”在自動或手動模式下，按下此鍵可強制分斷負載供電電源。

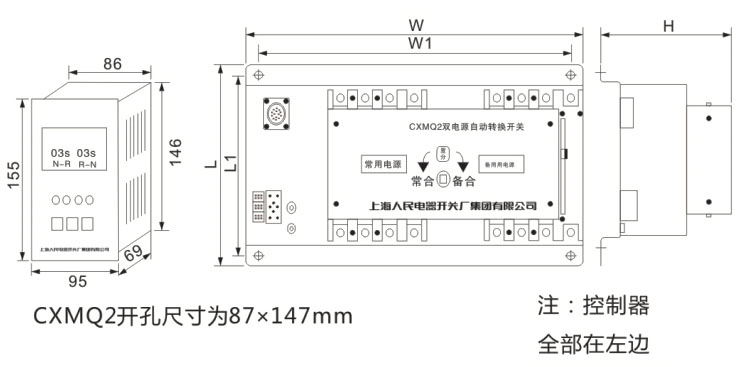

注：控制器全部在左邊
CXMQ2開孔尺寸為87×147mm

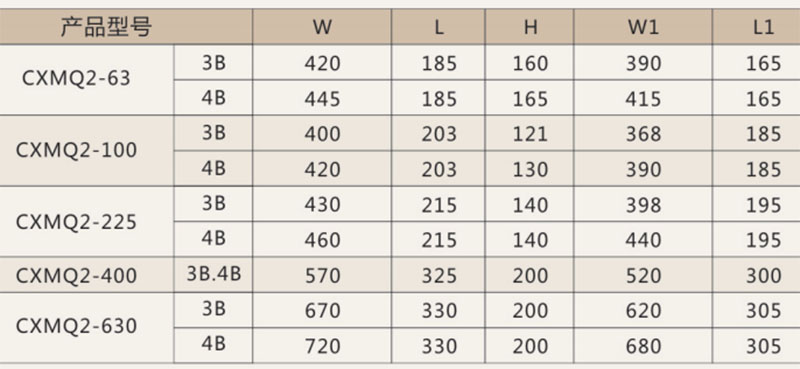

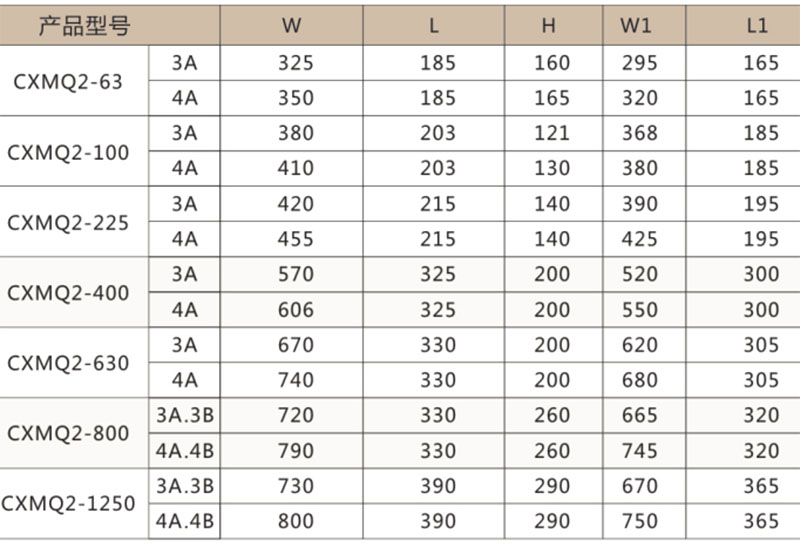

CXMQ2(分體式)雙電源自動轉換開關外型及安裝尺寸

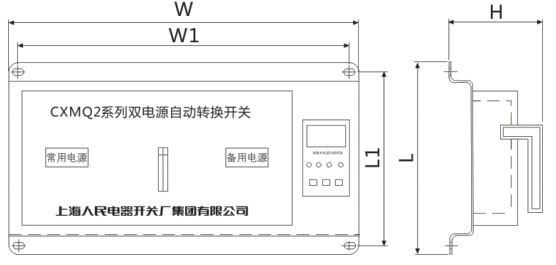

注：控制器除100A、225A在右邊，其余A數全部在左邊
CXMQ2(連體式)雙電源自動轉換開關外形及安裝尺寸

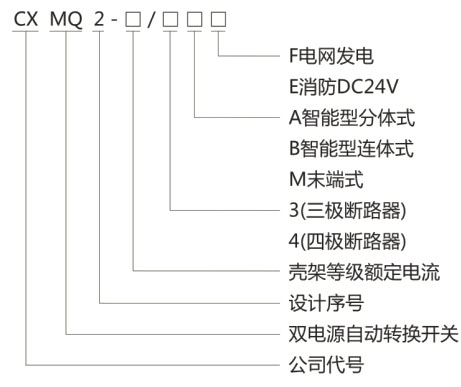

用戶在訂貨時應按型號及含義注明智能系統的型號，規格斷路器框架電流、極數、功能、切換方式、額定脫口電流。
例如：CXMQ2-100/4A 63A
CXMQ2智能雙電源自動切換系統，殼架電流為100A，分體式，額定脫口電流為63A。
本智能系統質保期為一年，質保期內實行“三包”既包修、包換、包退。質保期外本公司可終身維護，費用由用戶承擔。
為使用戶盡快掌握本智能系統維修與操作，本公司可免費為用戶培訓專業的檢修和操作人員。
