一，適用范圍

DZ20系列(透明)塑料外殼式斷路器(以下簡稱斷路器)，適用于交流50Hz，額定電流從16A至2000A，額定絕緣電壓660V，額定工作電壓380V及以下的電路中，一般作配電用，其中Y、J、G型的殼架等級額定電流225A和Y型400的斷路器亦可作為保護電動機之用，在正常情況下，斷路器可分別作為線路的不頻繁轉換及電動機的不頻繁啟動之用。
配電用斷路器，在配電網絡用來分配電能且作為線路及電源設備的過載、短路和欠電壓保護。

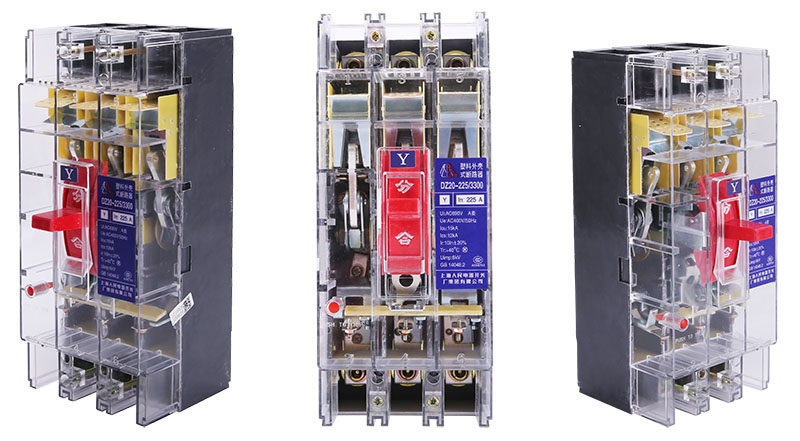

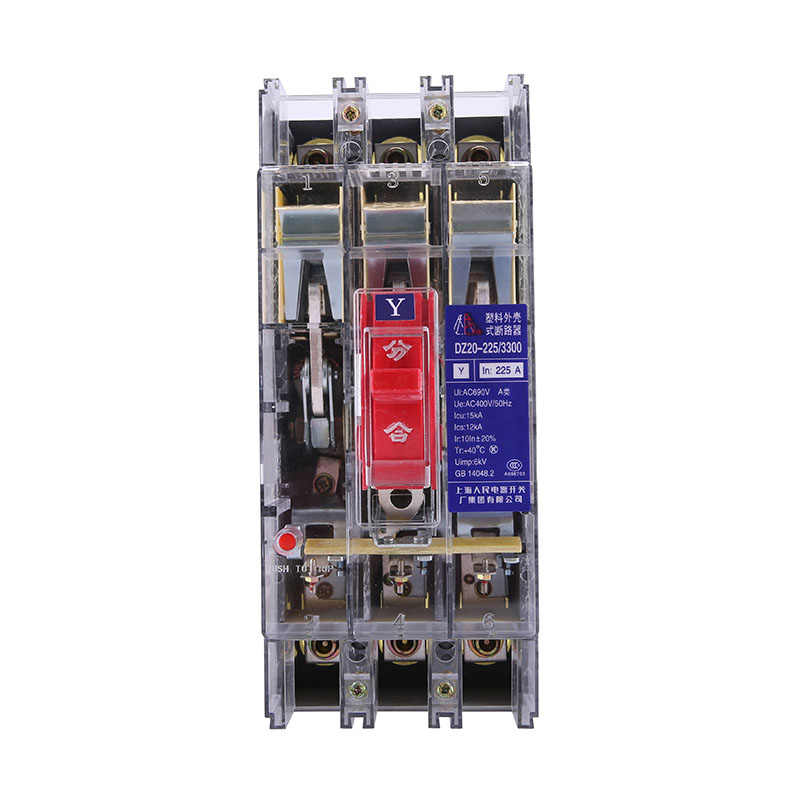

DZ20 (透明)塑殼斷路器展示

斷路器按GB/T14048.2-2008<低壓開關設備和控制設備 第2部分：斷路器>及相關標準設計、制造與檢驗。

二，正常工作和安裝條件

●周圍空氣溫度
a)周圍空氣溫度不超過+40℃，目其24h內的平均溫度值不超過+35℃。
b)周圍空氣溫度的下限為-5℃；
●海拔：
安裝地點的海拔不超過2000m。

●大氣條件
高溫度為+40℃時，空氣的相對濕度不超過50％，在較低溫度下可以允許有較高的相對濕度，例如+20℃時達90％。對由于溫度變化偶爾產生在產品上的凝露應采取特殊的措施，
●污染等級：3極。
●安裝類別：Ⅲ極
●安裝條件：
斷路器應安裝在沒有雨雪侵襲，無顯著搖動和沖擊振動的地方，斷路器一般應垂直安裝。

三，斷路器型號分類

斷路器型號及其含義

注：1配電用斷路器無代號；保護電動機用斷路器以2表示。
2手柄直接操作無代號；電動操作用P表示，轉動操作用Z表示

三，基本參數及技術性能

●主電路的額定值和極限值
斷路器的額定值和極限值見表2

●控制電路
分勵脫扣器及電動機構的額定控制電源電壓（Us）和欠電壓脫扣器的額定工作電壓（Ue）

●輔助觸頭和短路保護電器（SCPD）的協調配合
輔助觸頭與熔斷器串聯（推薦使用PL6-25/6）。在1.1倍額定工作電壓、功率因素0.5~0.7之間，能夠承受熔斷器熔斷時間內通過預期斷路器電流為1000A.

●分勵脫扣器動作值
當電源電壓等于額定控制電源電壓Us的85%~110%之間的任一電壓時，則在斷路器的所有操作條件下應導致分勵脫扣器脫扣。

●欠電壓脫扣器動作值
當電源電壓下降（甚至緩慢下降）到額定工作電壓的70%至35%范圍內，欠電壓脫扣器應動作，欠電壓脫扣器在電源電壓等于脫扣器額定工作電壓的35%時，欠電壓脫扣器應能防止斷路器閉合；電源電壓等于或者大于85%欠電壓脫扣器的額定工作電壓時，在熱態條件下，應能保證斷路器可靠閉合。

●過電流脫扣器的過載保護特性
1，配電用斷路器
配電用斷路器在周圍空氣溫度為+30℃下，各極同時通電時無溫度補償?shù)姆磿r(shí)限斷開特性見表4，并應提供周圍空氣溫度變化對特性影響的校正曲線；
2，電動機保護用斷路器
電動機保護用斷路器在周圍空氣溫度為+40℃，各極同時通電時，無溫度補償?shù)姆磿r(shí)限斷開特性見表5，并應提供周圍空氣溫度變化對特性影響的校正曲線；

3.作電動機保護用時三極過載脫扣器僅在二極通電時的斷開特性對于三極過載脫扣器，在周圍空氣溫度+40℃下，按表6規定。

4.短路保護電流整定值見表7

注：
1.DZ20Y、J、G-100斷路器，斷路器額定電流In≤40A時，瞬時動作電流值為600A,不動作電流為10In。
2.整定值允許誤差±20%

四，外形及和安裝尺寸

斷路器的外形安裝尺寸見圖1a、圖1b和表8

五，DZ20J-2000外形尺寸和安裝尺寸

五，本產品型號

以下各項在訂貨時必須請?zhí)钆c清楚
